Гидравлические цилиндры являются ключевыми исполнительными механизмами в огромном количестве специализированной техники: от строительных экскаваторов и сельскохозяйственных тракторов до сложных промышленных прессов и горнодобывающих комплексов. В процессе регулярной эксплуатации эти агрегаты подвергаются колоссальным механическим нагрузкам, воздействию агрессивных сред и перепадам температур. Это неизбежно приводит к износу уплотнительных элементов, повреждению поверхности штоков и необходимости проведения технического обслуживания. Учитывая внушительные габариты и массу промышленных гидроцилиндров, их ремонт вручную становится не только неэффективным, но и крайне опасным занятием. Для профессионального решения этой задачи применяется специализированное оборудование.

Попытки разобрать или собрать крупногабаритную гидравлику с использованием кустарных методов и подручных инструментов часто приводят к необратимому повреждению дорогостоящих деталей агрегата, деформации геометрии гильзы, а также создают серьезную угрозу безопасности ремонтного персонала.

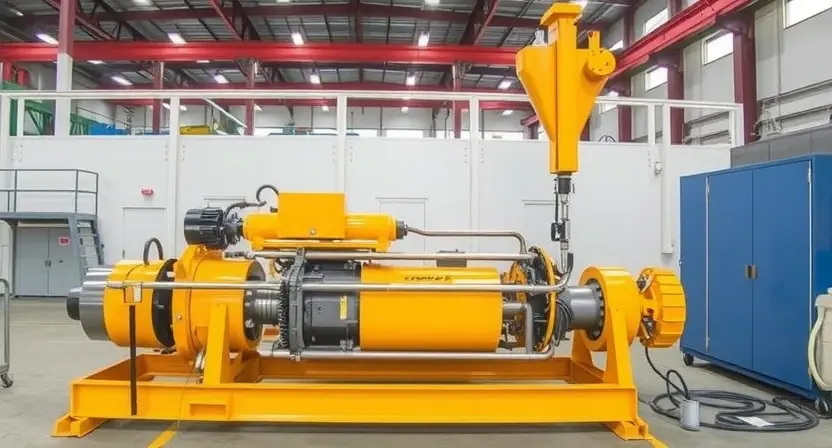

Конструктивные особенности оборудования

Любой современный комплекс, предназначенный для работы с тяжелой гидравликой, представляет собой высокотехнологичную модульную систему. Конструкция спроектирована таким образом, чтобы обеспечить надежную фиксацию агрегата любой конфигурации и приложить значительные, но строго контролируемые усилия для демонтажа закисших или плотно посаженных элементов.

Основу всей системы составляет мощная стальная станина, способная выдерживать высокие скручивающие нагрузки без деформации. На ней располагаются все остальные рабочие модули. Для лучшего понимания устройства, основные компоненты и их функции представлены в таблице ниже.

Компонент системы	Основное назначение и функция
Несущая рама (станина)	Обеспечивает геометрическую точность и жесткость всей конструкции, поглощает механические вибрации и экстремальные нагрузки.
Гидравлическая станция	Генерирует высокое давление рабочей жидкости для приведения в действие силовых гидроцилиндров и зажимов самого стенда.
Зажимные механизмы	Надежно фиксируют гильзу ремонтируемого цилиндра, полностью предотвращая ее проворачивание в процессе откручивания гаек.
Силовой модуль (гайковерт)	Обеспечивает плавное откручивание и затягивание поршневых гаек и букс с точно заданным высоким крутящим моментом.
Опорные каретки	Поддерживают извлекаемый шток на всем пути его движения, исключая перекосы, задиры и царапины на зеркале гильзы.

Поэтапный принцип работы

Процесс ремонта с использованием специализированного оснащения строго регламентирован и разбит на несколько последовательных этапов. Сначала ремонтируемый узел с помощью цехового крана укладывается на ложементы оборудования. Далее происходит его точная центровка и гидравлическая фиксация. Надежный Стенд для сборки и разборки гидроцилиндров позволяет полностью автоматизировать наиболее трудоемкие процессы, снимая тяжелую физическую нагрузку с оператора и сводя риск ошибки к нулю.

После фиксации гильзы, оператор подводит силовой модуль к передней крышке (буксе) цилиндра. С помощью гидравлического механизма создается мощное вращательное усилие, которое позволяет сорвать даже самую прикипевшую резьбу без ударных нагрузок и повреждений структуры металла. Когда букса откручена, в работу вступает механизм вытягивания. Опорные каретки плавно откатываются по направляющим станины, бережно извлекая шток в сборе с поршнем из полости гильзы.

Следующий этап — это снятие самого поршня со штока для замены внутренних уплотнений (манжет и колец). Для этого шток жестко фиксируется в зажимах, а силовой гайковерт откручивает центральную крепежную гайку. Важно отметить, что процесс сборки происходит в строго обратном порядке, но с одной критически важной особенностью: все резьбовые соединения затягиваются с определенным паспортным усилием, которое непрерывно контролируется датчиками давления или электронными динамометрами системы.

Преимущества механизированного подхода

Использование профильного оборудования кардинально меняет подход к ремонту сложных гидравлических систем на предприятиях. В первую очередь, это касается скорости выполнения восстановительных работ. То, что ранее занимало целую рабочую смену и требовало синхронного участия бригады из нескольких человек с тяжелым ручным инструментом, теперь выполняется одним квалифицированным оператором всего за несколько часов.

Точный контроль крутящего момента при финальной сборке гарантирует, что резьбовые соединения не будут перетянуты (что ведет к микротрещинам и срыву резьбы) или ослаблены. Это является важнейшим фактором, определяющим дальнейшую долговечность и безопасность эксплуатации восстановленного агрегата под рабочим давлением.

Кроме того, при механизированном обслуживании практически полностью исключается так называемый человеческий фактор. При извлечении тяжелого штока вручную или с помощью тали всегда существует риск малейшего перекоса, который оставит глубокую царапину на внутренней отполированной поверхности гильзы. В стендах же механизмы и опорные каретки двигаются строго по одной геометрической оси, сохраняя идеальное состояние всех сопрягаемых поверхностей.

Таким образом, внедрение подобных технологий в ремонтные цеха сервисных центров, горнодобывающих, строительных и металлургических предприятий является необходимым шагом для повышения общего качества технического обслуживания. Это позволяет не только сократить время простоя дорогостоящей спецтехники, но и значительно увеличить рабочий ресурс и надежность восстановленных гидравлических узлов.
